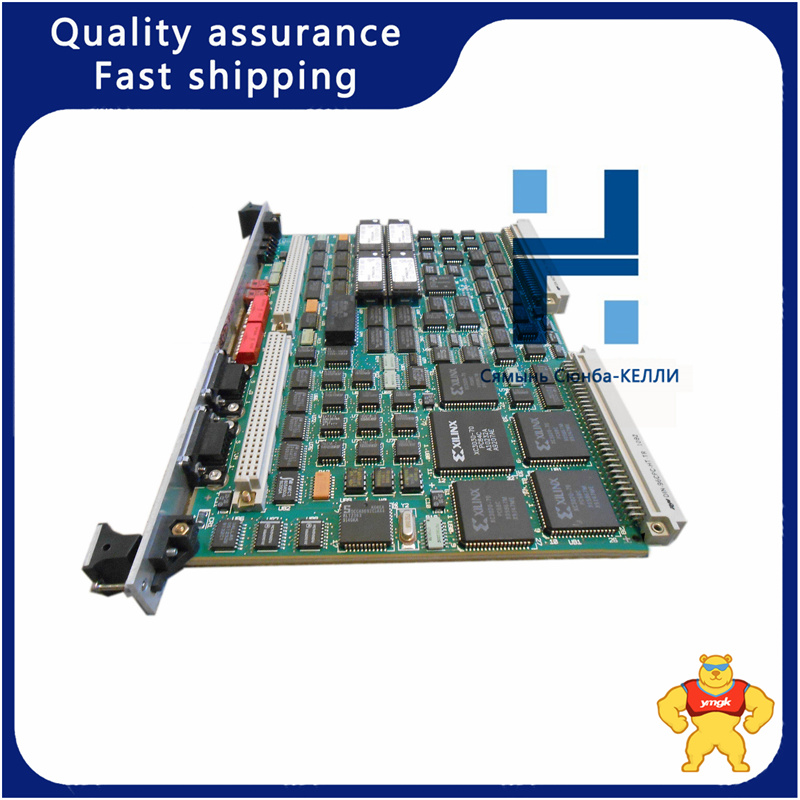

MOTOROLA MVME188A｜Микрокомпьютер RISC｜
MVME188A представляет собой интеллектуальный трехдисковый или более микрокомпьютерный модуль, состоящий из одного или нескольких микропроцессоров MC88100 RISC и до восьми блоков управления кэшем / памятью MC88200 или MC88204 RISC (CMMU). Эти платы тесно связаны механически и электрически, образуя блок, в котором чип RISC находится на модуле с мезонином под названием Hypernodule. Основные характеристики MVME188A заключаются в следующем:
• Три или более двухуровневых / одноширотных VME — платы, включая подключенный модуль HYPER для интерфейса
• Несколько вариантов RISC MPV / DRAM на панели модуля VME
• Один или четыре микропроцессора MC88100 RISC с частотой 25 МГц, с несколькими исполнительными блоками с плавающей запятой, одноциклическими целыми числами, битными полями, разветвлениями, операциями загрузки и хранения
• 32, KB64, 128, 256 или 512 в двух, четырех или восьми модулях MC88200 или MCU для управления кэшем / памятью (CMMU).
Каждый MC88200 имеет физический кэш состояния нулевого ожидания объемом 16 КБ, а каждый MC88204 имеет физический кэш состояния нулевого ожидания объемом 64 КБ), который позволяет выполнять команды в течение одного часового цикла. Раздел MMU имеет два логических диапазона адресов, каждый из которых имеет диапазон 4 ГБ (пользователь / руководитель). MMU имеет два кэша преобразования адресов: страницы (PATC) и блоки (BATC) (Эта группа может заказать до трех дополнительных панелей памяти (MVME288 Series), в общей сложности до 64 МБ памяти DRAM, 256 МБ памяти DRAM или 128 МБ памяти ECC.) Полный 32 — битный интерфейс VMEbus: A32 / A24 / A16 адрес D32 / D16 / D08 Полный системный контроллер Четырехуровневый шинный арбитраж Поддержка приоритета (PRI) и циклического отбора (RRS) Запрос шины Поддержка Запроса на освобождение (ROR), Выполнение высвобождения (RWD) и Запрос на освобождение без запроса (FAIR) Режим 7 Уровень обработки запросов на прерывание
• Ортогональный многопроцессорный контроллер прерываний для любого из 25 источников прерывания в программном направлении для любого из четырех процессоров
• Четыре розетки JEDEC 32 — контактного ROM / PROM / EPROM / EEPROM в качестве отдельного байтового соединения для 32 — разрядных слов, в общей сложности 128 K слов (512 КБ) (выпускается с четырьмя 128K x 8 EPROM, включая 188 Bug отладка / прошивку монитора)
• Два последовательных порта связи IA — 232D с двойным приводом 68692
• Четыре программируемых таймера: программное обеспечение для настройки дверей для просмотра оборудования
• Текущие часы
• 2KB Несовместимое хранилище конфигураций
• Программно — программируемый декодер адресов локальный и VMEbus адресные диаграммы динамически настраиваемы
• Обеспечивает полную поддержку программного обеспечения: Общие спецификации SYSTEM V / 88 и средств разработки операционных систем реального времени MVME188A показаны в таблице 1 — 2.

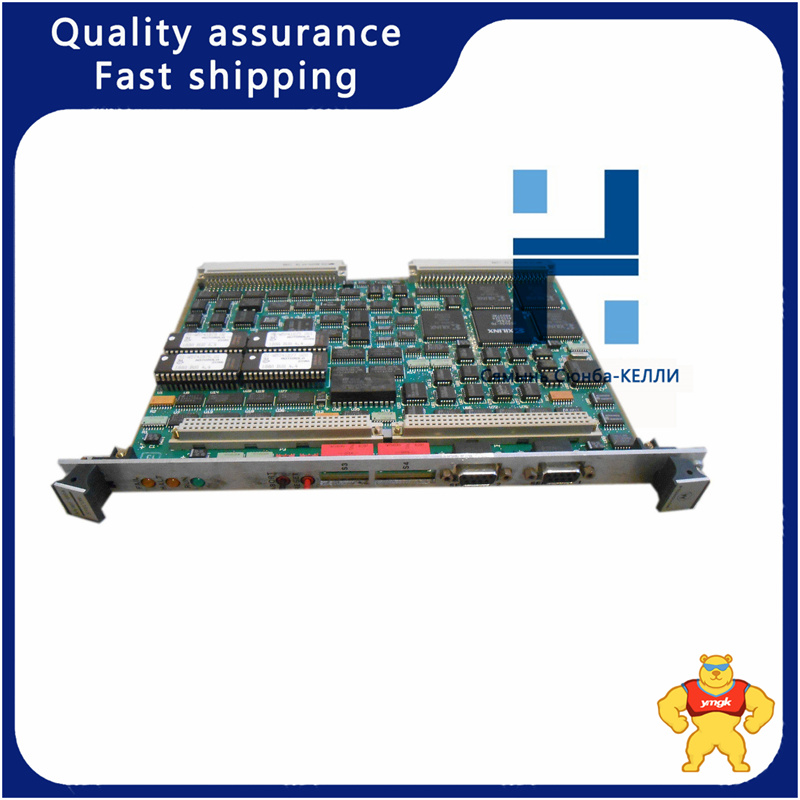

MOTOROLA MVME188A｜Микрокомпьютер RISC｜
Подробные спецификации системных панелей управления приведены в таблицах 1 — 3. В таблицах 1 — 4 приведены подробные спецификации панелей хранения. Подробные спецификации главной логической платы приведены в таблицах 1 — 5. В следующих разделах подробно описаны требования к охлаждению и соответствие требованиям FCC. Для охлаждения требуется, чтобы модульная панель Motorola MVME188A VME была спроектирована, спроектирована и испытана для надежной работы в диапазоне температур впуска от 0 до 55 градусов по Цельсию (от 32 до 131 градусов по Фаренгейту) с входной скоростью 300 LFM с принудительным воздушным охлаждением. Проверка температуры проводится в стандартном корпусе Motorola VMESystem 3000. Температура и скорость впуска измеряются между компонентом вентилятора и клеткой, где впускной поток сначала встречается с измеренным модулем. Когда модуль подвергается изменениям температуры окружающей среды, выполняется тестовое программное обеспечение. Температура корпуса критически важных интегральных схем с высокой плотностью мощности контролируется, чтобы убедиться, что она не превышает спецификации поставщика компонентов.
