3AUA0000110429 BCU-02 Волоконно — оптическое соединение

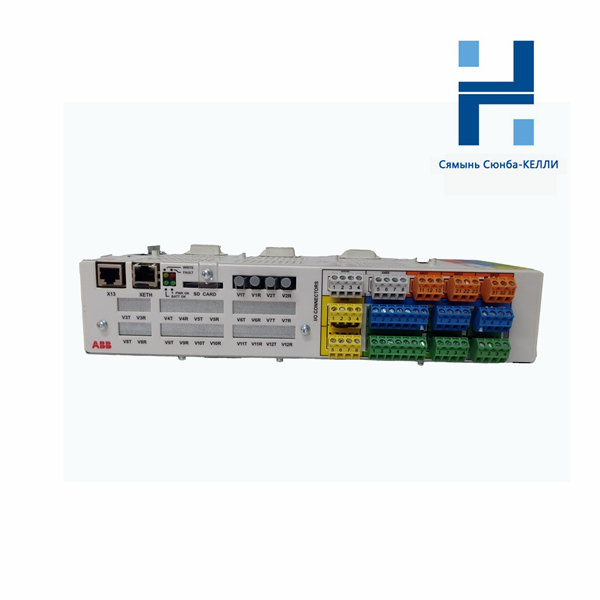

Блок управления BCU — 02 имеет два волоконно — оптических соединения V1 и V2 для подключения к модулю преобразователя.
В блоке управления BCU — 12 имеется одна плата BPEB — 05, а в блоке управления BCU — 22 — две платы BPEB — 05.
Каждая плата BPEB — 05 добавляет пять волоконно — оптических соединений. Таким образом, BCU — 12 имеет семь соединений (V1… V7), а BCU — 22 имеет двенадцать соединений (V1.V12).
Максимальная длина кабеля: • 1 мм пластиковый волоконно — оптический кабель, 35 м (115 ft) • 200 мкм волоконно — оптический кабель с твердой оболочкой из диоксида кремния, 100 м (328 ft).
Волоконно — оптические пары, подключенные к блоку управления, должны иметь одинаковую длину. На большие расстояния кабели различной длины могут вызвать различные задержки, которые могут оказать ненужное влияние на работу.
3AUA0000110429 BCU-02 Проверка доставки
Просьба обеспечить включение следующих пунктов:
• Модуль управления с разъемом ввода / вывода
• Модуль хранения
• Flash — карта SD / SDHC (вставлена в слот)
• Аккумулятор часов реального времени.
Убедитесь, что ничего не повреждено.
