Схема коммуникационной сети CS31
Главная станция ПЛК образует высокоскоростную сеть связи через интерфейс связи CS31, хранящийся на процессоре (PM581), шине связи CS31 и распределительном вводе-выводе (модуль дистанционного расширения AC31). Она собирает информацию о состоянии работы и неисправностях оборудования на месте в любое время и загружает ее на промышленный компьютер, чтобы сформировать Система. Система имеет в общей сложности 8 распределенных операций ввода-вывода. С экономической точки зрения, поскольку система AC500 совместима с модулем дистанционного расширения AC31, модуль дистанционного расширения системы AC31 (ICMK14 N1-24DC) выбирается для распределения ввода-вывода 1#~8# соответственно. Распределение ввода-вывода размещается на месте управления сточными водами, оборудование контролируется поблизости, формируется способность управления распределением, собирается информация о состоянии работы и неисправностях полевого оборудования, а главная станция ПЛК соединена через шину CS31. Шина CS31 — это многоточечная последовательная связь RS485.
Каждая система связи состоит из главной станции и максимум 31 подчиненной станции. Расстояние связи составляет 500 метров без реле, а максимальное реле может достигать 2000 метров. Средство связи: экранированная витая пара. Возьмем в качестве примера модуль распределенного удаленного расширения ввода-вывода 1#, чтобы определить его таблицу адресов, такую как таблица 1:
Адрес от %MX0.0.0 до %MX0.0.7 является системной зарезервированной областью ICMK14N1-M и не может быть использован. Адрес от %MX0.1.0 до %MX0.1.7 является коммутационным входом этого модуля дистанционного расширения, соответствующим оборудованию впускного насосного отделения воды и отсадочного резервуара соответственно. По тому же методу вы можете продолжать определять модули коммутации и аналогового ввода-вывода распределенного ввода-вывода 1# (XI16E1, XC32L, HE10-20 и т. д.), а затем все модули распределенного ввода-вывода 2#~8# по очереди. После завершения всех настроек таблицы адресов ввода-вывода вы можете написать внутреннюю программу связи ПЛК через программное обеспечение Control Builder AC500.
Вес: 0,06 кг

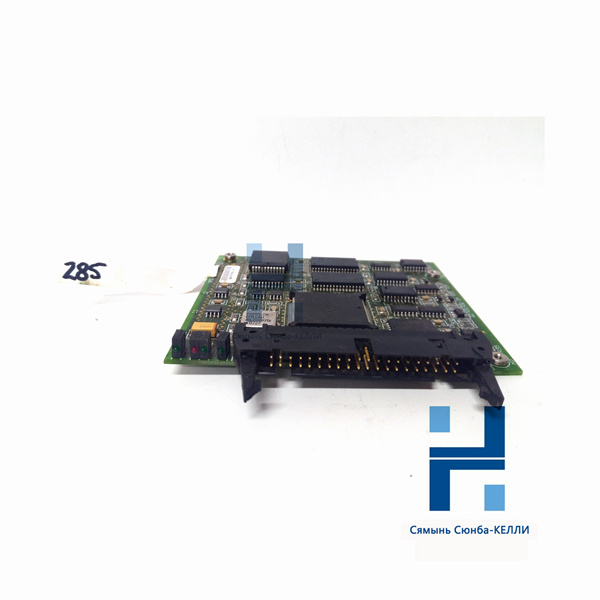

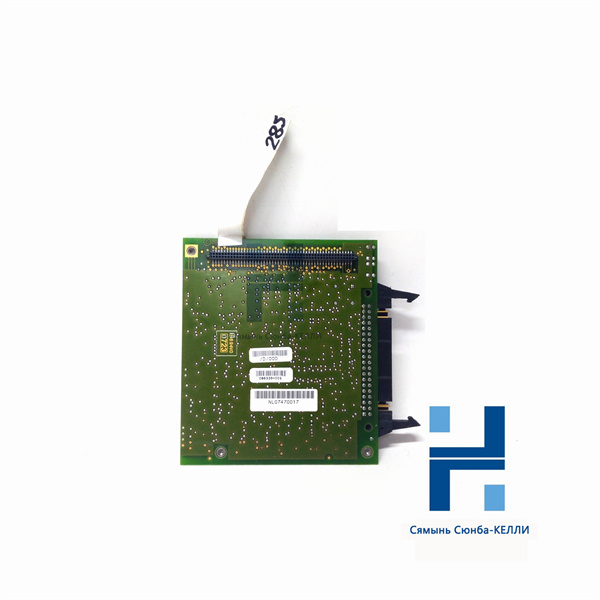

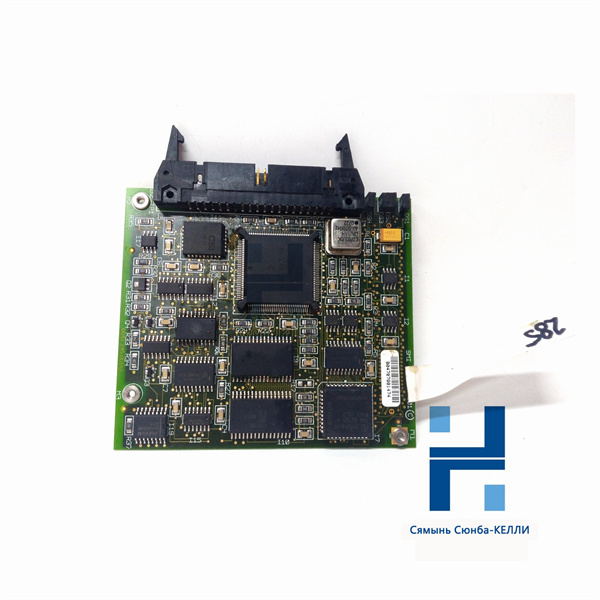

Описание продукта: Датчик микроинтеллекта
Глубина/длина нетто продукта: 100 мм
Высота нетто продукта: 15 мм
Вес нетто продукта: 0,01 кг
Ширина нетто продукта: 110 мм
