Единый продукт

Полное описание этого
Центральный блок расположен в части 3 этого тома.

Краткое описание

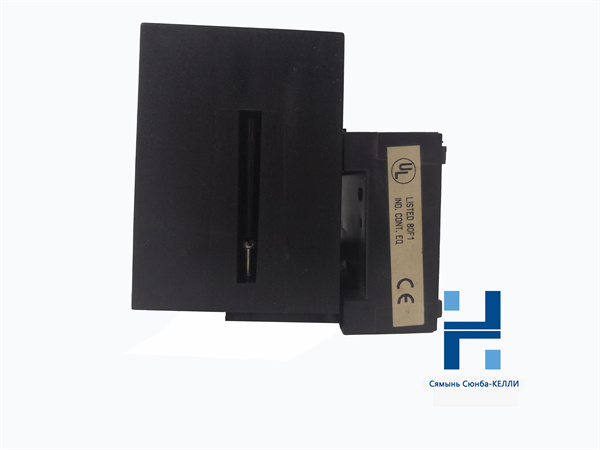

Центральный блок 07 KR 31 работает либо как
● Bus Master в децентрализованной системе автоматизации
ABB Procontic CS31 или как
● Рабоведомый (дистанционный процессор) в децентрализованной системе автоматизации ABB Procontic CS 31 или как
● Автономный центральный блок.
Устройство поставляется в трех версиях с напряжением питания
24 В постоянного тока, 120 В переменного тока или 230 В переменного тока:
Версии центрального блока имеют следующие основные характеристики:
● 12 двоичных входов
● 8 двоичных релейных выходов
● 1 счетчик для частот катуинга до 10 кГц
● 1 интерфейс системной шины CS31 для расширения системы
● Последовательный интерфейс COM1

— устанавливается как программный интерфейс
— может быть установлен как интерфейс ASCII для подключения периферийных устройств
Устройства (например, устройства MMC)
— может быть установлен как интерфейс MODBUS

● имеет встроенный протокол MODBUS (основной и ведомый)
● Часы реального времени
● Светодиоды для отображения двоичных входных и выходных сигналов
А также условия эксплуатации и
R сообщений
● Крепление путем вставки в подключаемое основание ECZ. Этот
Подключаемый модуль может быть либо защелкнут на DIN-рейке, либо
Крепится винтами.
● Встроенная литиевая батарея для резервного копирования содержимого оперативной памяти,
Его срок службы составляет 10 лет.
● Защита программы чтения и записи паролем
● Программирование с программным обеспечением 907 PC 331
● «Онлайн» программирование
● Пользовательская программа, содержащая максимум 2 тыс. инструкций
● Переключатель RUN/STOP для запуска и прерывания программы
Исполнение
● Обширные функции диагностики

— Самодиагностика центрального блока
— Диагностика системной шины ABB Proncontic CS31 и
Подключенные устройства
